Основные технические преимущества

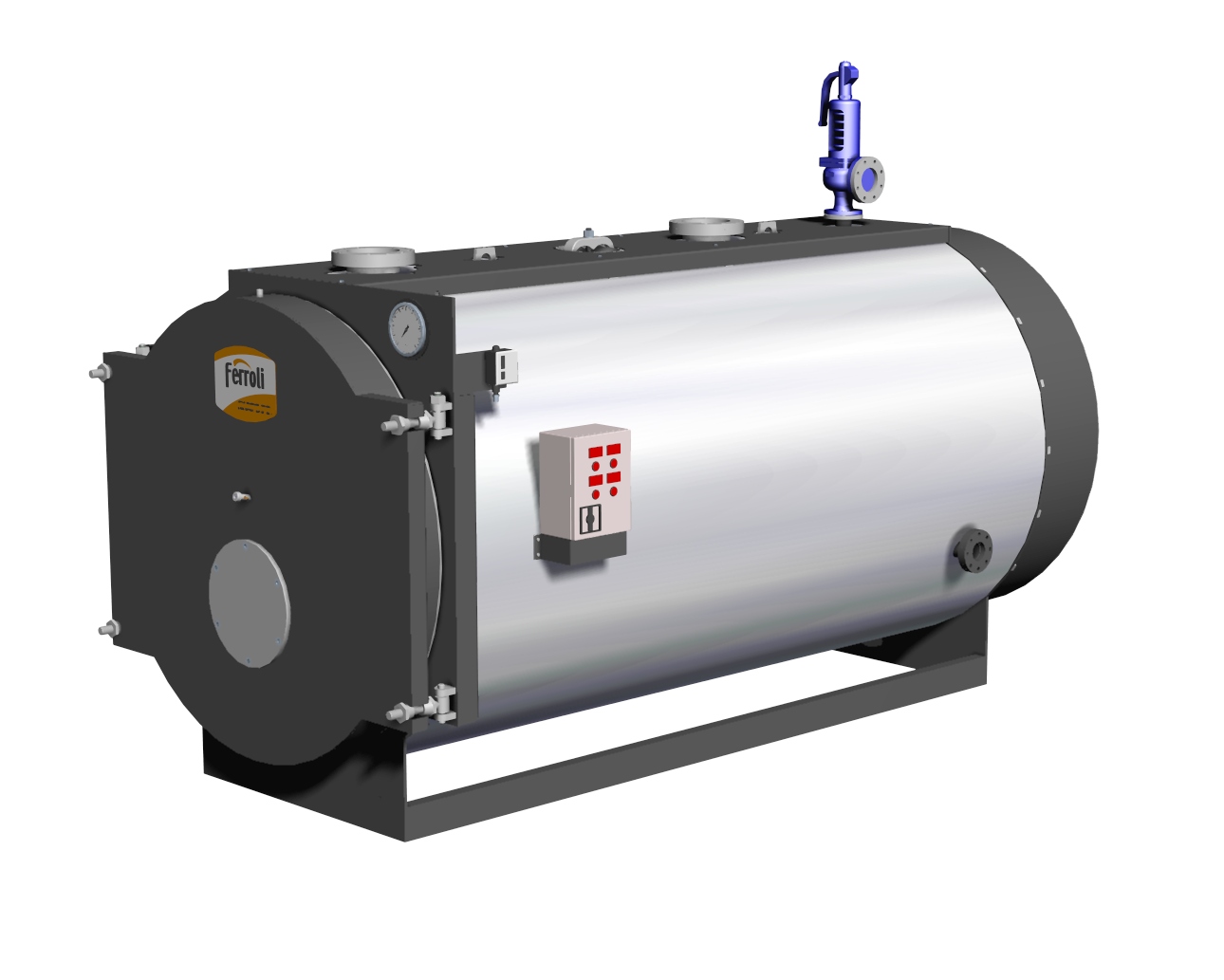

- Котлы перегретой воды серии Prextherm T 3G ASL - это моноблочный стальной трехходовой водогрейный котел для производства перегретой воды с нереверсивной водоохлаждаемой топкой, для работы с жидкотопливными или газовыми дутьевыми горелками, с низким уровнем загрязняющих выброс.
Комплектация котла
- Предохранительный клапан, манометр с круговой шкалой, с 3-позиционным отсекающим краном, термометр с круговой шкалой, рабочий термостат, предохранительный термостат, предохранительное реле давления.
- Узел слива, включающий: слив и запорный клапан, кран с наружной резьбой.
- Электрический щит управления, включающий в стандартном исполнении: корпус, класс защиты IP 54, главный выключатель, индикатор общей аварии - индикатор напряжения, индикатор аварии по давлению, индикатор аварии по температуре, кнопку сброса сигнализации по температуре, кнопку сброса сигнализации по давлению, электронный регулятор рабочей температуры, предохранительный электронный регулятор рабочей температуры.
- Кабели и комплектующие для соединения приборов котла и электрощита.
Основные характеристики
- Тепловая мощность: 1 200 — 6 000 кВт
- Расчетное давление: 6 бар
- Максимальная расчетная температура: 140 °C
- КПД не менее 90%
- Соответствует действующим стандартам EN 288/287/473
- Сертификация ЕС в соответствии с: Директивой по оборудованию, работающему под давлением (97/23 CE); Директивой по низковольтному оборудованию (73/23 CEE, в редакции 93/68 CEE); Директивой по электромагнитной совместимости (89/336 CEE, в редакции 93/68 CEE);
- Нереверсивная топка с объемной тепловой нагрузкой менее 1,2 МВт/м3
- Задняя полностью водоохлаждаемая реверсивная камера дымовых газов, с трубной доской с развальцовкой, приваривается встык к топке
- Трубный пакет симметрично расположен в топке, трубы развальцованы и
приварены к трубным доскам
- Люк в передней части с двойной герметизацией — по внешнему периметру и по
периметру топки, что обеспечивает возможность применения третьего хода
дымовых газов и осмотра передней трубной доски, топки и огневой головки
горелки
- Термоизоляция выполнена из высокоплотного изоляционного материала с
пониженной тепловой инерцией и защищена от воздействия пламени
огнеупорным слоем. Дверца может открываться в обе стороны, в ней
предусмотрена пластина для монтажа горелки и также контрольный глазок,
охлаждаемый воздухом, поступающим от вентилятора горелки
Модельный ряд и основные технические характеристики котлов перегретой воды Prextherm T 3G ASL
Prextherm T 3G ASL
| Модель | 1200 | 1400 | 1750 | 2000 | 2300 | 2800 | 3400 | 4000 | 4600 | 5200 | 6000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Полезная мощность, квт | 1200 | 1400 | 1750 | 2000 | 2300 | 2800 | 3400 | 4000 | 4600 | 5200 | 6000 |
| Топочная мощность, квт | 1333 | 1556 | 1944 | 2222 | 2556 | 3111 | 3778 | 4444 | 5111 | 5778 | 6667 |
| Общий объем котла, л | 2200 | 2450 | 3250 | 3650 | 4800 | 5250 | 5500 | 7250 | 7600 | 9500 | 12500 |
| Макс. рабочее давление, бар | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
